一体化中水回用系统设计方案
一、设计概况
本工程为一体化中水回用系统，设计处理能力为20m³/d的生活污水，设计内容涵盖工艺、设备选型等。设计范围从化粪池终端出口到污水处理系统出水口，具体包括从化粪池开始到污水处理设备的排放口为止。污水处理工程采用碳钢结构，涉及设备的施工、安装、调试等工作，以及污水处理工程的工艺流程、工艺设备的结构布置等。
二、设计依据
本系统的设计参考了以下标准和规范：
《中华人民共和国环境保护法》
《室外排水设计规范》（GB50014-2006，2016版）
《给水排水工程构筑物结构设计规范》（GB50069-2002）
《城市污水再生利用城市杂用水水质》（GB/T18920-2002）中绿化出水标准
《给水排水管道工程施工及验收规范》（GB50268-2008）
《通用用电设备配电设计规范》（GB50055-2011）
《电力装置的继电保护和自动装置设计规范》（GBT50062-2008）
现行有关设计规程、规范及业主提供的相关材料。
三、设计原则
设计过程遵循以下原则：
认真执行国家经济建设方针、政策和国家现行执行的技术标准、规范，遵守国家法律法规。
工程设计出水水质执行《城市污水再生利用 城市杂用水水质》（GB/T18920-2002）中绿化标准，具体指标为：BOD≤20mg/L、浊度≤10mg/L、氨氮≤20mg/L、溶解氧≥1.0mg/L、色度（度）≤30、pH=6-9、LAS≤1.0mg/L、粪大肠菌群数≤3个/L、铁≤0.3mg/L、锰≤0.1mg/L、溶解性总固体≤1000mg/L、总余氯：接触30min后≥1.0mg/L，管网末端≥0.2mg/L、嗅：无不快感。
根据实际情况制定合理的工艺流程，力求投资省、管理操作方便、运行费用低，并避免二次污染的产生。
四、污水处理工艺与设备配置
一体化中水回用系统采用以下主要设备，具体规格型号及数量如下：
| 序号 | 设备名称 | 规格型号 | 材质 | 单位 | 数量 | 备注 |
|---|---|---|---|---|---|---|
| 1 | 调节池提升泵 | Q=5m³/h，H=10m，N=0.55kw，配自耦装置，导杆及吊索 | 叶轮球铁，泵壳铸铁，泵轴2Cr13，导杆及吊索SS304不锈钢 | 台 | 2 | 1用1备 |
| 2 | 调节池潜水搅拌机 | N=0.37kW，叶轮直径220mm，转速960r/min | 叶轮SS304，壳体铸铁，主轴SS304 | 台 | 2 | |

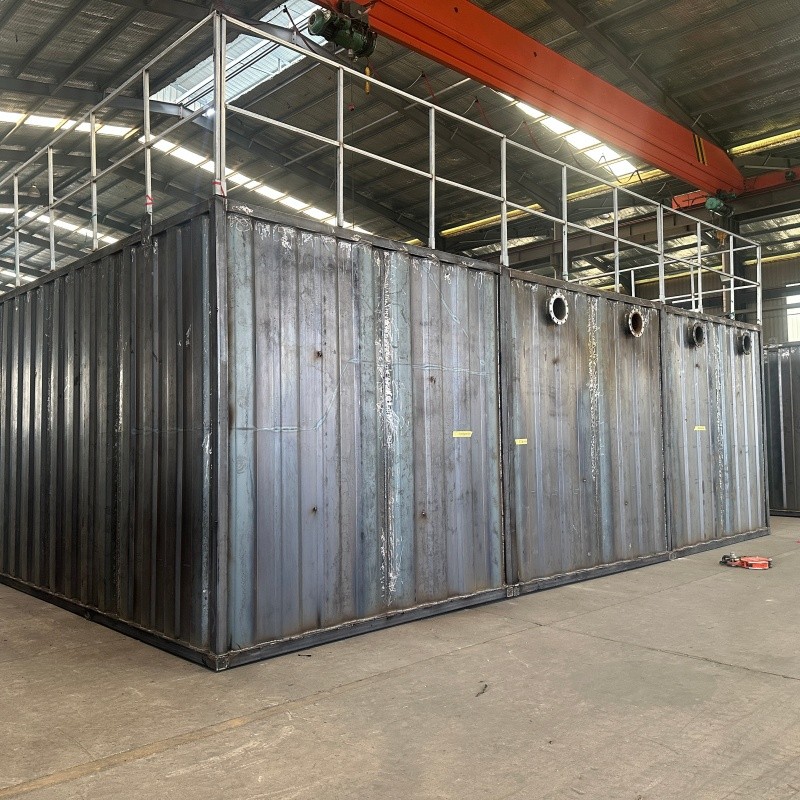

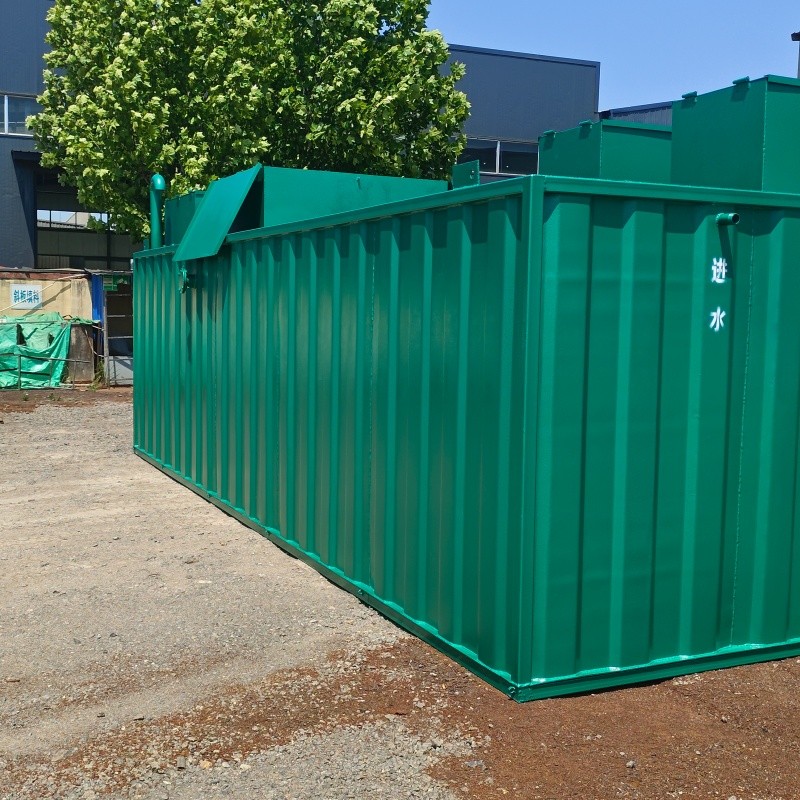

| 3 | 一体化中水回用系统 | Q=50m³/d，尺寸为8.50×2.00×2.60m（H），含填料，曝气盘 | 耐候钢 | 套 | 2 | 耐候钢，含填料、曝气系统等 |
| 4 | 硝化液回流泵 | Q=10m³/h，H=10 m，N=0.55 kW，配自耦装置，导杆及吊索 | 叶轮球铁，泵壳铸铁，泵轴2Cr13，导杆及吊索SS304不锈钢 | 台 | 2 | 1用1备 |
| 5 | 污泥回流/排泥泵 | Q=5m³/h，H=10m，N=0.55kW，配自耦装置，导杆及吊索 | 叶轮球铁，泵壳铸铁，泵轴2Cr13，导杆及吊索SS304不锈钢 | 台 | 2 | 1用1备 |
| 6 | 曝气风机 | Q=0.63m³/min，N=0.75kW，P=0.03MPa | 壳体铸铁，叶轮球铁，主轴优质碳素结构 | 台 | 2 | 1用1备 |
| 7 | 清水池提升泵 | Q=5m³/h，H=10m，N=0.55kw，配自耦装置，导杆及吊索 | 叶轮球铁，泵壳铸铁，泵轴2Cr13，导杆及吊索SS304不锈钢 | 台 | 2 | 1用1备 |
| 8 | 循环泵 | Q=21m³/h，H=10m，N=1.5kW，配自耦装置，导杆及吊索 | 叶轮球铁，泵壳铸铁，泵轴2Cr13，导杆及吊索SS304不锈钢 | 台 | 2 | 1用1备 |
| 9 | 出水提升泵 | Q=5m³/h，H=10m，N=0.55kw | 叶轮球铁，泵壳铸铁，泵轴2Cr13，导杆及吊索SS304不锈钢 | 台 | 2 | 1用1备 |
| 10 | 电磁流量计 | DN40 | 壳体SS304不锈钢 | 台 | 1 | |
| 11 | 转子流量计 | DN40 | PVC | 台 | 2 | |
| 12 | 转子流量计 | DN50 | PVC | 台 | 2 | |
| 13 | Y型过滤器 | DN50 | PVC | 台 | 1 | |
| 14 | 气泵 | 500L/min，30kpa，480W | 台 | 2 |
以上设备共同构成一体化中水回用系统的核心，确保生活污水经过处理后达到绿化回用标准。
